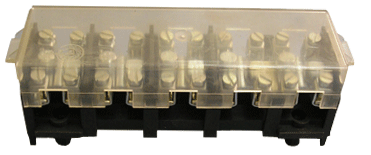

Четирипозиционна разпределителна клема
тип РК 4х35+20х16

Предлаганата четирипозиционна разпределителна клема е разработена в съответствие с изискванията на БДС EN 60999 - 1:99 и техническата документация на фирмата - производител. Предназначена е за монтиране в комплексни комутационни устройства.

Стандартната възможност за свързване на клемното устройство е 35 мм²/16мм², с номинално входно напрежение 3х~380/220,V+N.

Четирипозиционната клема позволява свързване на проводници с подготвени краища. Възможността за свързване на проводници е максимум 35 мм² на захранващия кабел и максимум 16 мм² на разпределителните проводници ПВА1 или ПВА2 /едножилни или многожилни/.

Основата е изработена от пластмаса ПАС30. Всички метални елементи на клемата са с подходящо химическо покритие, предпазващо ги от корозия. Контактният натиск се осъществява чрез винтово съединение. Винтовете и гайките за притискане на проводника и за свързване на защитния проводник отговарят на стандартизационните документи.

Конструкцията позволява спазването на изолационните разстояния след опроводяване. Установените загрявания по БДС 1139-89, при норма 70^оС са:

• меден проводник 16 мм² - 26^оС
• алуминиев проводник 16 мм² - 23^оС
• меден проводник 35 мм² - 21^оС
• алуминиев проводник 35 мм² - 21^оС

Монтирането на клемата се осъществява посредством винтово присъединяване през съответните отвори на основата към комплексното комутационно устройство.
